油圧ツールホルダー

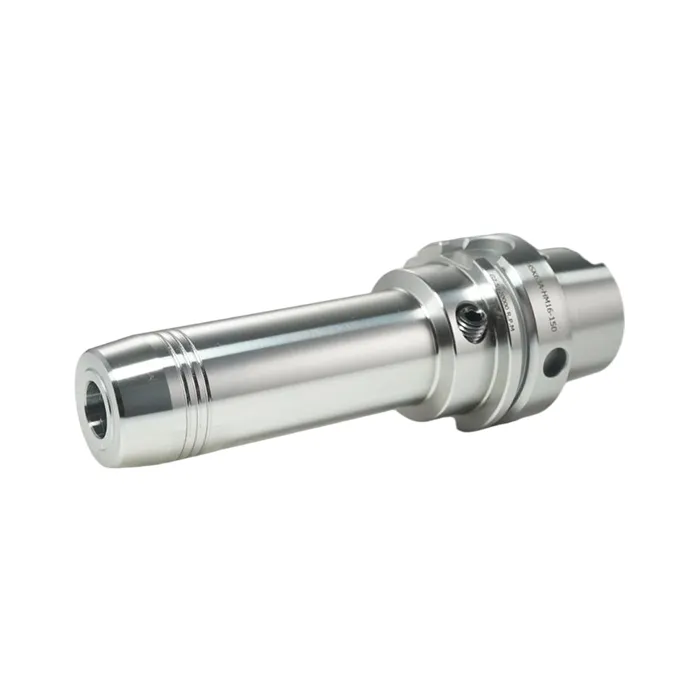

油圧ツールホルダーとは何ですか?

高品質油圧ツール ホルダーは、油圧作動油の非圧縮性を利用して切削工具をしっかりとグリップする高度なクランプ コンポーネントです。精密フライス加工、穴あけ、リーマ加工、高速加工向けに設計されており、従来のツールホルダーにありがちな振れや振動の問題を解消します。 3×Dでラジアル振れ≤0.002mm、繰り返し位置決め精度≤0.001mmを備え、超精密加工用の超硬工具、PCD工具、PCBN工具を完全にサポートします。油圧ツール ホルダーは、薄肉部品、小型部品、または複雑な部品を加工する際に安定した品質を保証し、航空宇宙、金型、3C 電子機器、医療機器の製造に不可欠なものとなっています。

この製品の利点は何ですか?

極めて高い精度を実現するゼロギャップ油圧クランプ 油圧チャンバーはツールシャンクの周囲に均等に拡張し、従来のスプリングコレットの隙間を排除します。均一なクランプにより力が均等に分散され、工具の変形が防止され、半径方向の振れが 3×D で ≤0.002mm を保証します。表面粗さはRa0.1μmに達し、鏡面加工に最適です。この機能により、耐久性のある油圧ツール ホルダーは超精密加工作業に最適です。

高速安定性を実現する高いダイナミックバランス スロットや弾性コンポーネントのない、精密機械加工された一体型設計により、G2.5 ダイナミック バランス @30,000rpm (オプションの G1.0 @45,000rpm) を実現します。軽量かつ高剛性な構造により振動を最大 70% 最小限に抑え、超高速でも安定性を維持します。

耐久性とコスト効率に優れた 62HRC まで真空硬化された耐摩耗性合金鋼製のクランプ スリーブにより、精度低下が 3% 未満で 20,000 回を超える工具交換が可能です。通常使用時には作動油の交換が不要なため、メンテナンスコストが削減できます。標準のトルクレンチを使用して 10 秒で工具を素早く交換できるため、生産時間を節約できます。

幅広い互換性と柔軟な機能 BT30/BT40/BT50、HSK63A/HSK100Aインターフェース、クランプ径φ3～φ32mm（カスタマイズ可能）、ストレートシャンク工具とコンポジットシャンク工具の両方に対応。オプションの高圧内部クーラント チャネル (≥25MPa) は、チタン、高温合金、その他の難削材の切りくずを効率的に冷却して排出します。

技術仕様

航空宇宙: タービンブレード、エンジン燃焼室の精密穴。油圧ツール ホルダーのゼロギャップ クランプにより、±0.003 mm の公差が保証され、高い剛性により工具のビビリが防止されます。

典型的なアプリケーションシナリオ

航空宇宙: タービンブレード、エンジン燃焼室の精密穴。最新の油圧ツール ホルダーのゼロギャップ クランプにより、±0.003 mm の公差が保証され、高い剛性により工具のビビリが防止されます。

精密金型製造: 光学レンズ金型、半導体パッケージ金型キャビティ。ミクロンレベルの精度で研磨なしでRa0.05μmの表面仕上げが可能です。

3C Electronics: スマートフォンのチップスロット、カメラモジュールの微細穴。安定した高速性能により小型工具の破損を軽減し、寸法安定性99.9%を実現します。

医療機器: 整形外科用ネジ、歯科用インプラント。均一なクランプにより変形を防止し、インプラントの安全性に関する ISO 規格を満たしています。

王徳府を選ぶ理由

1. CNC ツーリングと精密製造における 10 年以上の経験。

2. 特許取得済みの油圧クランプ技術と複数の実用新案特許。

3. 国際的な品質基準を保証するドイツのTUV認定生産システム。

4. 最先端の設備: Jinke 5 軸マシニング センター、Harding 円筒研削盤、Vollmer ワイヤ切断機、Zoller ツール セッター、Zeiss CMM。

5. 材料（金属、プラスチック、複合材料）およびプロセス要件に合わせてカスタマイズされたソリューション。

6. フルサービスのサポート: ツールのカスタマイズ、プログラミング、プロトタイプの製造、量産、品質検査。

梱包と配送

保護梱包により、輸送中の損傷をゼロにします。

カスタマイズに応じて、通常 7 ～ 15 日以内に中国工場から配送されます。

緊急の生産ニーズに合わせた迅速な発送をサポートします。

アフターセールスとサポート

正しいクランプと操作のための取り付けガイドとビデオチュートリアル。

保証: 納品から 12 か月。製造上の欠陥に対する無償交換。

長寿命を確保するために、定期的なメンテナンスの推奨事項が提供されます。

よくある質問

Q: このホルダーは超硬 PCD または PCBN ツールで使用できますか?

A: はい、油圧ツール ホルダーは超硬、PCD、PCBN 工具用に設計されており、マイクロメートル レベルのクランプ精度を維持します。

Q：深穴や狭溝の加工にも適していますか？

A: もちろんです。狭いスペースでの干渉を防ぐために、延長またはショートシャンクのバージョンを用意しています。

Q: 高速加工にはどのように対応しますか?

A: G2.5 ダイナミック バランス @30,000rpm とオプションの G1.0 @45,000rpm により、超高速切削条件下でも安定性を維持します。

Q: クランプ径やインターフェースをカスタマイズできますか?

A: はい、弊社では、お客様の加工要件に合わせて直径とデザインをカスタマイズした、BT、HSK、ISO スピンドル用のオーダーメイドの油圧ツール ホルダー ソリューションを提供しています。

Q: 予想される工具寿命はどれくらいですか?

A: クランプ スリーブは 20,000 回以上の工具交換に耐え、精度の低下が 3% 未満であり、長期的に安定した性能を保証します。
