PCD 非標準フォーミングカッターが高精度加工をどのように変えることができるか

記事の概要: A パソコンD 規格外フォーミングカッター標準の切削工具では複雑な輪郭、段差、溝、または特殊なプロファイルを効率的に再現できない加工作業向けに設計されています。 PCD ツールヘッドと超硬ボディを組み合わせることで、このカスタマイズされたツーリング ソリューションは、優れた耐摩耗性、寸法安定性、滑らかな表面仕上げ、ワンステップ成形機能を実現します。王徳府は、自動車、航空宇宙、3C エレクトロニクス、医療機器製造にわたる要求の厳しいアプリケーション向けにカスタマイズされた PCD ツーリング ソリューションを提供します。

目次

パソコンD非標準フォーミングカッターとは何ですか?

パソコンDが精密成形に適している理由

主な仕様とカスタマイズオプション

主な利点は何ですか?

どこで使用されますか?

適切なカッターをどのように選択すればよいでしょうか?

カスタム ツールは生産効率をどのように向上させますか?

よくある質問

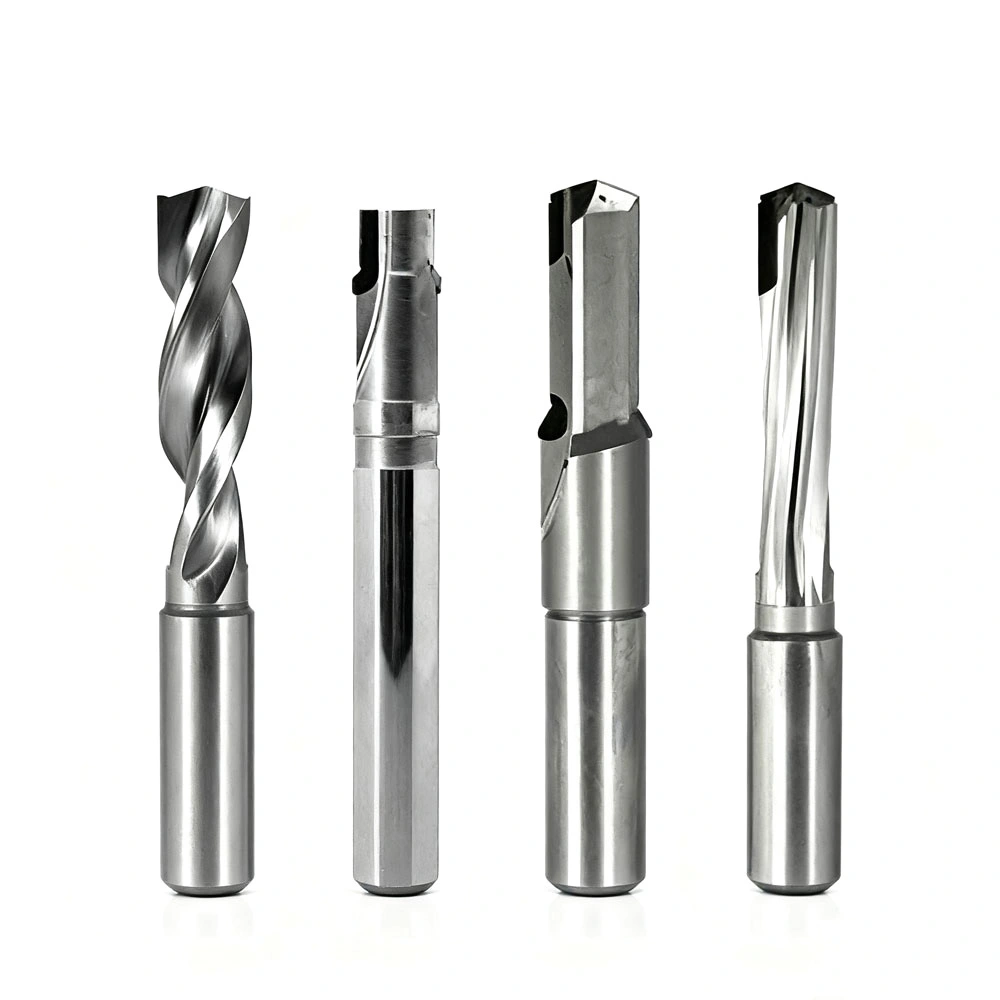

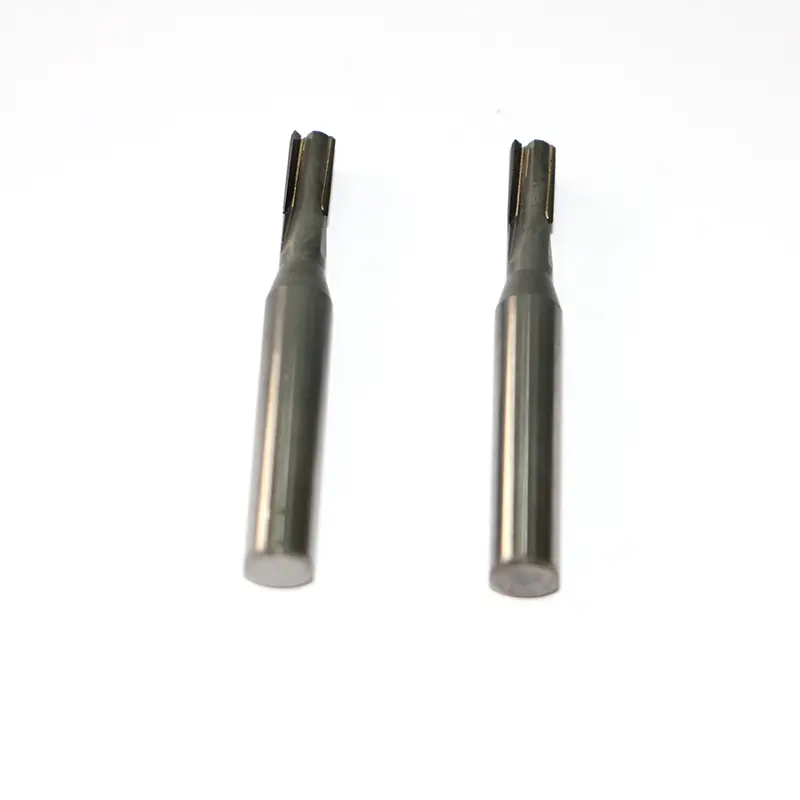

パソコンD非標準フォーミングカッターとは何ですか?

A パソコンD非標準フォーミングカッターは、複雑な形状または非標準形状のワークピースを加工するために開発されたカスタム設計の切削工具です。従来のエンドミルや汎用カッターとは異なり、特定のコンポーネントの実際の輪郭、公差、材料、製造要件に基づいて設計されています。

このツールは通常、次のものを組み合わせます。多結晶ダイヤモンド (PCD) カッティングヘッド高強度超硬工具ボディを採用。製品仕様によると、PCD 切断部の硬度は約8000HV、その熱伝導率は約に達することができます700W/mK。これらの特性は、刃先の安定性を維持し、摩耗を軽減し、加工熱を効率的に放散するのに役立ちます。

不規則な輪郭、段付き穴、溝、曲面、またはその他の特殊なプロファイルを持つコンポーネントを製造するメーカーの場合、カスタム成形ジオメトリにより複数の加工段階を排除できます。複数のツールを使用して徐々に形状を再現するのではなく、適切に設計されたフォーミング カッターを使用すると、1 回の加工操作で意図したプロファイルを完成させることができます。

カスタマイズされたツール機能の詳細については、Wangdefu の非標準カスタム ツール ソリューションを参照してください。

パソコンDが精密成形に適している理由

材料の選択は、工具寿命、表面品質、寸法の一貫性、および加工コストに直接影響します。 PCD は、その極めて高い硬度と耐摩耗性により、長期間の生産サイクルにわたって安定した刃先を維持するのに役立つため、非鉄および研磨材料にとって特に魅力的です。

高い硬度と耐摩耗性

パソコンD は従来の超硬よりも大幅に硬くなっています。これにより、刃先は連続加工中の徐々に摩耗するのに耐えることができます。刃先がより安定すると、メーカーは寸法精度を長期間維持し、工具交換の頻度を減らすことができます。

効率的な熱放散

熱が蓄積すると熱変形が発生し、加工精度に悪影響を及ぼす可能性があります。 PCD は熱伝導率が高いため、切断ゾーンで発生した熱を素早く放散します。この特性は、表面品質と寸法安定性が重要なアルミニウム合金やその他の材料を加工する場合に特に役立ちます。

安定した表面仕上げ

鋭利で耐摩耗性のある PCD エッジにより、きれいで一貫した切断結果が得られます。工具の形状がワークピースに正確に一致すると、二次加工を少なくして複雑な表面を再現できます。

主な仕様とカスタマイズオプション

成形ツールは個々のワークに応じて開発されるため、単一の普遍的な構成はありません。工具の寸法と形状は、コンポーネントの図面、機械加工材料、CNC 装置、生産量、および必要な公差から決定する必要があります。

このカスタマイズ アプローチにより、ツールは単なる切断アクセサリ以上のものになります。これは、コンポーネントの最終形状に基づいて設計された機械加工ソリューションとなります。

パソコンD 非標準フォーミング カッターの主な利点は何ですか?

1. ワンステップフォーミング

最も重要な利点は、複数の成形要件を 1 つの専用ツールに統合できることです。従来のプロセスでは複数のカッターと工具の交換が必要になる場合がありますが、カスタム成形カッターを使用すると、1 回のパスでターゲットのプロファイルを完成できる可能性があります。

• 機械加工作業の削減
• 工具交換頻度の削減
• 生産サイクルの短縮
• より一貫した機能の配置
• 複数の仕上げプロセスへの依存度が低い

2. 工具寿命の延長

パソコンD の高い硬度と耐摩耗性は、繰り返し生産中の切削性能の維持に役立ちます。使用可能な工具寿命が長くなると、特に大量加工の場合、機械の中断が減り、生産計画が簡素化されます。

3. 表面品質の向上

滑らかな表面を作成するには、安定した刃先形状が不可欠です。カスタマイズされた成形プロファイルにより、必要な輪郭を正確に再現しながら、複数の工具の移行によって引き起こされる一貫性のない加工マークのリスクを軽減できます。

4. アプリケーション固有の形状

すべてのコンポーネントには、異なる加工上の課題があります。ブレード形状、刃数、ねじれ角、シャンク構成、直径、クーラントチャンネルの設計は、ワークピースを標準工具に強制的に適合させるのではなく、用途に合わせて調整できます。

どこで使用されますか?

カスタム PCD フォーミング カッターは、コンポーネントの形状や生産の一貫性が標準工具で提供できるものよりも厳しい場合に特に役立ちます。

• 自動車:アルミニウム合金ハウジング、トランスミッション部品、構造部品、精密段穴。
• 航空宇宙:制御された仕上げが必要なカーボンファイバー複合コンポーネントと軽量構造部品。
• 3Cエレクトロニクス:アルミニウム合金のミッドフレーム、ハウジング、携帯電話やコンピュータ用の精密部品。
• 医療機器:寸法再現性と表面品質が重要な精密部品。
• 工業製造:特殊な溝、不規則な輪郭、湾曲したプロファイル、カスタマイズされた成形操作。

このツールは、アルミニウムや銅などの非鉄金属、炭素繊維複合材料、ガラス繊維強化プラスチック、および厳選された高硬度エンジニアリング プラスチックに特に適しています。

適切なカッターをどのように選択すればよいでしょうか?

カスタム成形ツールの選択は、ツール カタログではなくコンポーネントから始める必要があります。エンジニアは、工具の形状を最終決定する前に、機械加工プロセス全体を評価する必要があります。

1. ワークの材質を定義します。硬度、摩耗性、熱特性、切りくずの挙動を特定します。
2. コンポーネントの図面を分析します。輪郭、溝、半径、段差、穴のプロファイル、寸法公差を確認します。
3. CNC マシンを確認します。スピンドル速度、出力、ツールホルダーインターフェース、利用可能なクーラント、および加工範囲を確認してください。
4. 生産要件を決定します。バッチサイズ、サイクルタイム、予想される工具寿命、および必要な一貫性を考慮してください。
5. カッターの形状を最適化します。適切な直径、溝の配置、ねじれ角、シャンクのデザイン、および成形プロファイルを選択します。
6. 最終的な設計を検証します。CAD 図面と加工フィードバックを使用して、ツールが実際の生産環境に適合していることを確認します。

カスタマイズされた工具の場合、詳細な CAD 図面または既存のサンプルを提供すると、工具設計の精度が大幅に向上します。ワーク材質、機械型式、加工条件、要求公差、目標生産量などの情報も重要です。

カスタム ツールは生産効率をどのように向上させますか?

カスタム成形カッターの経済的価値は、購入価格だけで決まるわけではありません。より重要な考慮事項は、機械加工プロセスへの全体的な貢献です。

たとえば、複数の標準カッターを必要とするコンポーネントには、繰り返しの工具交換、位置変更、中間検査、および追加の仕上げ作業が含まれる場合があります。専用の成形ツールを使用すると、適切な操作を統合し、プロセスの複雑さを軽減できます。

これにより、いくつかの測定可能な利点が得られます。

• 工具交換による非切削時間の短縮
• 加工工程数の削減
• バッチ間の寸法の一貫性の向上
• 労働力と検査要件が軽減される可能性がある
• より予測可能な生産スケジュール
• 自動化された CNC 生産への適合性の向上

王徳府 は、研究開発およびエンジニアリング設計から生産までカスタム PCD ツールをサポートします。同社の精密工具事業には 10 年以上の経験があり、自動車、航空宇宙、3C、医療機器のアプリケーションにサービスを提供しています。同社はまた、そのツーリング精度は高精度レベルに達し、再現性のある加工パフォーマンスを求める顧客をサポートすると述べています。

関連する精密ソリューションを調べるには、次のサイトにアクセスしてください。CNC切削工具カテゴリ。

よくある質問

パソコンD 非標準フォーミング カッターの主な目的は何ですか?

その主な目的は、複雑なまたはカスタマイズされたワークピースのプロファイルを専用の切削形状で加工することです。複数の成形要件を 1 つのツールに組み合わせることができ、複数の機械加工操作の必要性を軽減できます。

パソコンD フォーミング カッターはどのような材料を加工できますか?

一般に、アルミニウム、銅、およびそれらの合金などの非鉄材料に適しています。ツールの設計に応じて、炭素繊維複合材料、ガラス繊維強化プラスチック、および一部のエンジニアリング プラスチックにも使用できます。

カッターの直径や刃の形状はカスタマイズできますか?

はい。ワークの図面や加工の要件に応じて、直径、刃形状、刃数、ねじれ角、シャンク形状などの構造特性を設計できます。利用可能な寸法は 1 つの標準サイズに限定されません。

カスタム成形カッターを開発するにはどのような情報が必要ですか?

詳細な CAD 図面を強くお勧めします。エンジニアは、被削材の材質、目標公差、加工設備、主軸の状態、生産量、現在の加工の問題点も提供する必要があります。既存のツールやコンポーネントのサンプルも、設計を改良するのに役立ちます。

従来の超硬カッターではなく PCD を選択する理由は何ですか?

パソコンD は硬度と耐摩耗性が大幅に高く、鋭い刃先を長期間維持するのに役立ちます。適切な用途では、これにより、寸法安定性、表面品質、工具寿命、および全体的な加工効率が向上します。

結論

適切に設計されたパソコンD非標準フォーミングカッター複雑な機械加工作業をより制御された効率的なプロセスに変えることができます。 PCD の硬度、カスタマイズされた成形形状、超硬ボディの強度、ワンステップ加工機能の組み合わせにより、要求の厳しい輪郭や表面要件を持つ精密部品にとって価値のあるオプションとなります。精密ツーリングにおける 10 年以上の経験を持つ Wangdefu は、信頼性の高いパフォーマンスとアプリケーション固有のツール設計を求めるメーカーにカスタマイズされたソリューションを提供します。複雑な機械加工プロセスを開発している場合、またはコンポーネントの図面に基づいて設計されたカッターが必要な場合は、お問い合わせツールの要件について話し合い、カスタマイズされたソリューションを受け取ります。
